全面的射频 (RF) 与微波电子设计自动化平台
从概念探索到工程签核的完整设计流程，专为半导体、PCB 及模块设计打造。结合系统、电路和电磁 (EM) 仿真技术，在原型制造前提供快速准确的性能分析。

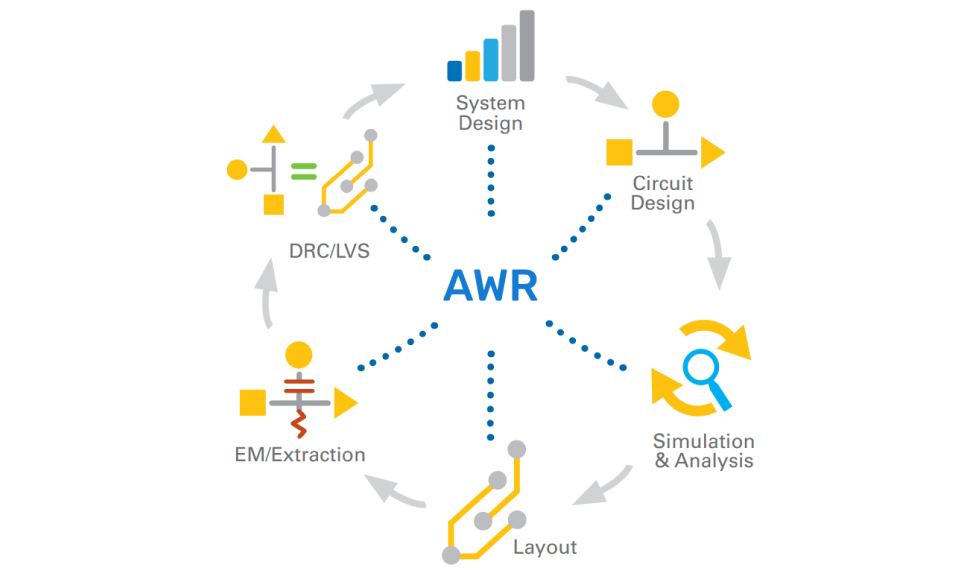

AWR Design Environment 是一个全面的电子设计自动化 (EDA) 平台，专为开发射频 (RF) 和微波产品而设计。它提供了从概念探索到工程签核的完整设计流程，适用于半导体、PCB 及模块设计。
AWR 平台针对关键领域的复杂设计挑战提供 targeted 解决方案
利用先进的谐波平衡仿真、负载牵引分析及阻抗匹配电路合成，解决带宽、效率和线性度挑战。
使用强大的 AWR EM 技术设计、优化和集成天线/阵列，模拟增益、回波损耗、辐射效率等指标。
支持 5G 技术开发，包含专有相控阵生成器、标准特定的 5G 信号波形及虚拟 RF 调制测试台。
利用集成的平面矩量法 (MoM)、3D FEM 和 EM 求解器，设计具有低通带插入损耗和足够阻带抑制的复杂滤波器。
提高功率处理能力，专注于减小器件尺寸、降低成本及相关插入损耗。
准确表示信号生成、传输、相控阵、T/R 切换、杂波、噪声及信号处理，应对现代雷达系统设计挑战。
RF/微波电路设计软件
用于 RF/微波产品开发的电路设计软件，提供精确仿真。包含同步原理图/布局、APLAC 仿真、EM 分析及负载牵引等功能。
系统仿真与建模软件
用于无线通信和雷达系统设计的系统仿真与建模软件。支持行为模型、电路包络分析及预置无线标准测试台。
3D FEM 电磁分析
用于 3D 结构的有限元法 (FEM) 电磁分析。拥有独特的全波求解器和自动自适应网格划分技术。
3D 平面电磁分析
用于 S 参数提取和设计验证的 3D 平面电磁 (EM) 分析。适用于 RF PCB、模块、LTCC、MMIC 等无源结构。
AWR 设计环境支持跨多种工艺的多芯片/多基板实现
支持高频 PCB 开发的仿真与设计流程，涵盖表面贴装元件、互连传输线及嵌入式无源元件的精确建模。
针对多芯片模块 (MCM) 和系统级封装 (SiP) 的设计支持。
单片微波集成电路设计，支持复杂的化合物半导体工艺。
射频集成电路设计，支持硅基及先进节点工艺。
