ECAD-MCAD 协同设计文档：无缝原生集成

体验一流的机电一体化设计，实现 Cadence PCB 与 SOLIDWORKS 之间的直接同步。

eamless, Native Electro-Mechanical Co-Design

联系我们

三大关键优势

双向发布

Bi-Directional Publishing

  • 核心功能：防止 ECAD/MCAD 集成错误的发生。
  • 效益：通过轻松的更新机制，确保所有团队成员保持同步。

直接原生集成

Direct, Native Integration

  • 核心功能：摒弃笨拙的中间件或缓慢的中间文件格式。
  • 效益：使用原生文件结构进行直接连接，提升效率。

可追溯的协作

Traceable Collaboration

  • 核心功能：轻松跟踪设计变更历史。
  • 效益：确保设计意图被准确传达，减少沟通误差。

弥合电气与机械的鸿沟

桥接电气 (Electrical) 与机械 (Mechanical) 团队之间的协作 gap。

在传统流程中，数据转换往往导致信息丢失和误解。通过原生集成，我们消除了这些摩擦点，让两个团队在同一个频率上工作。

ECAD MCAD Collaboration

面向 ECAD 团队

让协作变得简单

Collaboration Made Easy

痛点： 与 MCAD 共享设计意图不应成为令人沮丧的过程。安排会议、传递邮件、分享笔记往往导致持续的沟通失误和延误。
解决方案： 直接在 Cadence PCB 中利用 CAD 数据。
效益： 轻松共享和接收进度更新，无需麻烦即可确保设计成功。
Collaboration

在原生 ECAD 环境中分析与确认

Analyze and Confirm in Your Native ECAD Environment

背景：设计最终将存在于三维世界中，您需要在 PCB 设计的上下文中查看和验证适配与功能。

解决方案

使用内置的 3D 引擎轻松查看和分析设计。

  • 添加外壳和机箱
  • 检查间隙 (Clearances)
  • 在 PCB 设计平台内测试弯曲 (Bends)

感知 MCAD

MCAD Aware

风险

如果 MCAD 团队没有获得设计的准确表示，他们容易做出可能影响电路板功能的假设。

解决方案

发送准确的原生 3D 模型设计数据。

效益

MCAD 团队可轻松利用这些数据，确保随着设计的推进，设计完整性得以维持。

面向 MCAD 团队

Native Solid Modeling

原生实体建模

Native Solid Modeling

厌倦了接收粗糙的图纸和加载缓慢、包含不准确近似值的庞大 STEP 模型吗？ CADSync 是 Cadence PCB 与 SOLIDWORKS 之间首个且唯一的原生集成方案。

  • 将 PCB 数据作为原生 SOLIDWORKS 零件、特征和装配体直接使用。
  • 像处理其他实体模型一样查看、检查和修改设计。
  • 无需笨拙的中间件或漫长的加载时间。

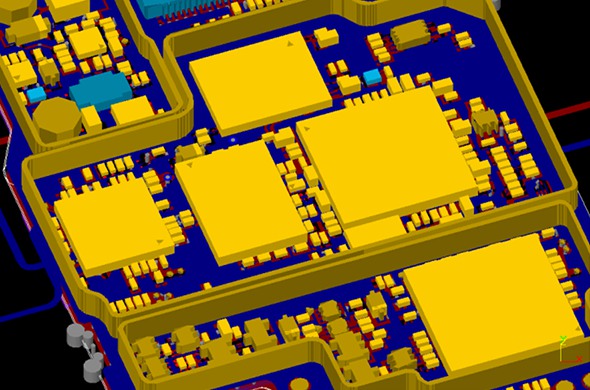

PCB 感知能力

PCB Aware

机械需求和设计通常对 PCB 的外形和配置有重大影响。现在，您可以使用原生的 SOLIDWORKS 结构轻松管理板框、安装孔等通用元素，同时保持关键的 PCB 上下文，确保与 PCB 团队的准确沟通。

"在您的原生环境中管理机械要求，同时保持对电气设计的完全感知。"

PCB Aware
Simulation Ready

仿真就绪

Simulation Ready

没有人希望在产品制造后才发现隐患。我们的原生集成使您能够将 PCB 元素准确地建模为实体模型。

这允许您在上下文中模拟整个设计（包括电气元件），从而确保通往生产的路径顺畅无阻。

总结

通过原生集成和双向数据流，消除传统流程中的摩擦，实现电气与机械设计的完美同步，确保产品从概念到制造的顺利交付。
